產品名稱 Multilayer Ceramic Chip Capacitors
系列名 C Series
類型名 5750 Type

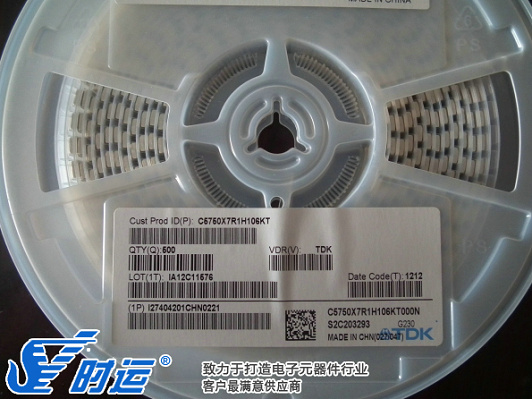

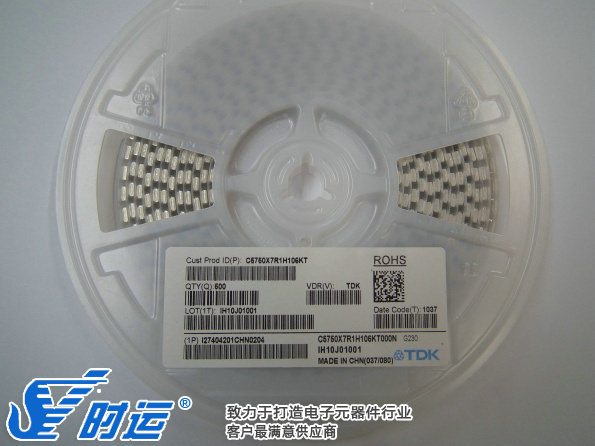

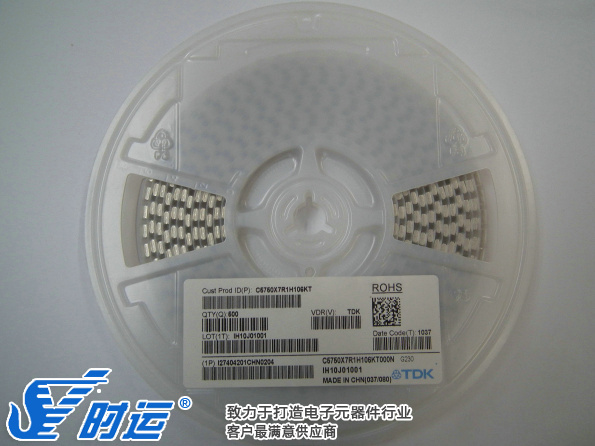

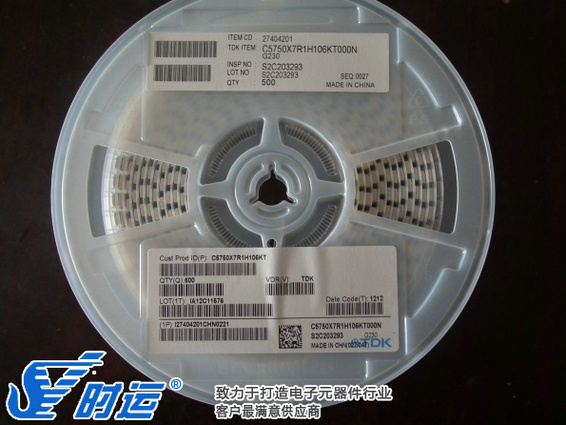

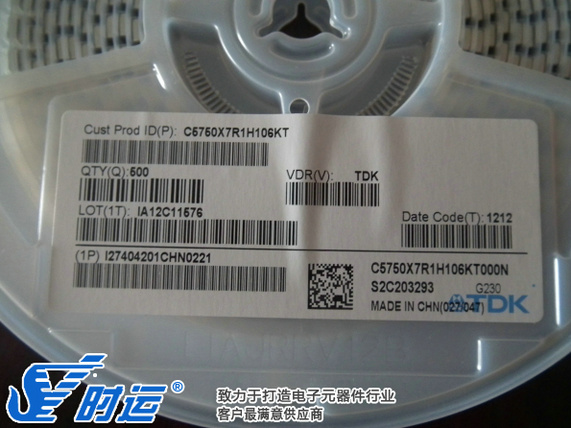

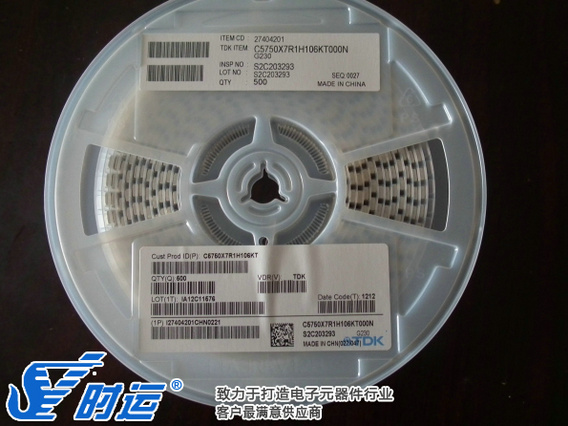

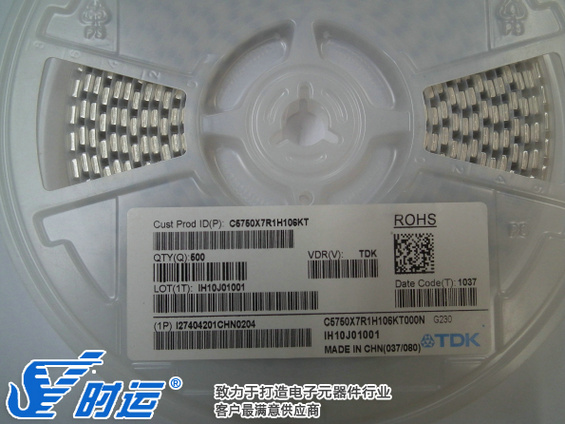

產品編號 C5750X7R1H106K(230HB)



產品供應狀態 PROD
用途類別 General





  產品規格

表面安裝分類 Yes
元件數 Nom 1

端子數 Nom 2

尺寸代碼 5750
主體橫寬(L) Min 5.3 m m
主體橫寬(L) Nom 5.7 m m
主體橫寬(L) Max 6.1 m m
主體縱長(W) Min 4.6 m m
主體縱長(W) Nom 5 m m
主體縱長(W) Max 5.4 m m
主體高度(T) Min 2.1 m m
主體高度(T) Nom 2.3 m m
主體高度(T) Max 2.5 m m
端子寬度尺寸(B) Min 0.2 m m
溫度特性符號 X7R
電容溫度特性 Min -15 %
Max 15 %
使用溫度范圍 Min -55 Cel
Max 125 Cel
額定電壓符號 1H
額定電壓 Max 50 V
額定電壓的分類 DC
耐電壓 Nom 125 V
耐電壓的分類 DC
額定電容 Nom 10000000 p F
電容容差符號 K
電容容差(％) Min -10 %
Max 10 %
損失角正切 Max 5 %
損失角正切測定頻率 Nom 1 k Hz
絕緣電阻 Min 50 M Ohm
適用焊接方法 Reflow
保存溫度范圍 Min 5 Cel
Max 40 Cel
     概要/用途/特點

概要 Smaller case size with high capacitance. It has no polarity. High reliability is guaranteed.
用途 PC,DVD,DVC,PDP,LCD,HDD,xDSL,PDA
特點 It has no polarity. High reliability is guaranteed.
It can be adapted for various circuit such as transmission, amplification and feed through.
  包裝信息

包裝形式 Bulk(Bag)
最少包裝數 Nom 1000 Pcs
最少供貨數 Nom 1000 Pcs



 安全注意

 本資料還記述了安全性相關注意規定的對象產品。
使用產品時,對于安全性方面的規定,請與敝公司聯系咨詢。

 改良,更改預告

 記載內容，在沒有予告的情況下有可能改進和變更，請予以諒解。
